1. 產品介紹:
(1).由揚州寶歐電子公司開發的 LC電解電容自動測試儀,由LC漏電測試儀,自動控制器,測試夾具(可定制10路或20路)組成。
(2).測試儀選用國內比較流行,知名度較高 LC漏電測試儀。
(3).自行開發多路自動控制器,采用先進穩定的ARM芯片,設計精準的邏輯電路,延時測試保護,多級放電(一級IGBT放電,二級繼電器放電等),完善的保護電路保護LC測試儀。
(4).自行編寫的軟件測試系統(軟件功能可定制),全部測試均由軟件控制。數據可以保存到數據庫(ACCESS),excel,企業服務器等。支持數據分析,存檔,修改,打印等多種功能。
2. 新舊測試方式比較
項目 | 傳統測試 | 新型測試 |
方式 | 人工手動測試 不安全 | 全自動測試 |
數量 | 人工單顆測試 | 10顆同時測試(可擴展) |
放電 | 手動放電,容易損壞LC測試儀 | 全自動放電,多級保護放電 |
耗時 | 測試10顆大約20分鐘以上 | 10顆同時,大約3分鐘 |
數據 | 手動抄寫(容易出錯) | 電腦自動保存所以數據(不存在出錯) |
報表 | 手動填寫 | 自動導出Excel報表 |
存儲 | 無 | 存入數據庫或企業數據庫(永久保存) |
人工 | 專人專測 | 節省大量時間從事其他工作 |
打印 | 無特殊格式 | 定制打印格式,數據分析一目了然 |
3.技術指標
產 品 主 要 技 術 指 標 |
1、測試組數 | 同時測試10組 |

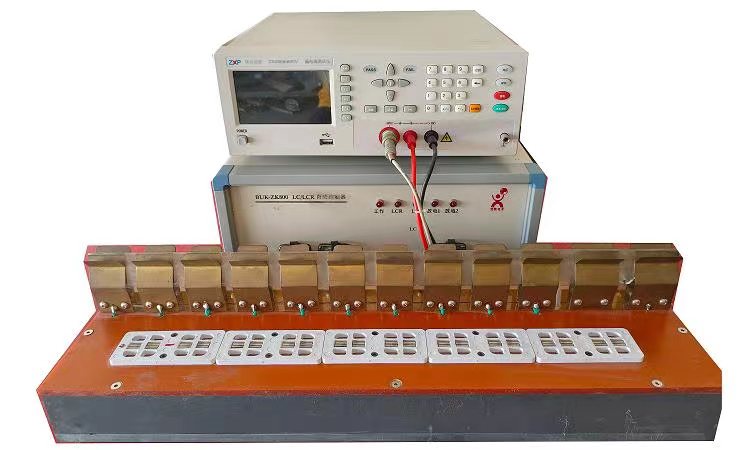

2、包含設備 | 系統包含LCR電橋,LC漏電測試儀,寶歐LCR/LC轉換器,寶歐測控軟件,夾具各一套 |
3、LC測量儀器 | ZX6589 |
4、電壓設置范圍 | 1-800V 軟件設定 |
5、漏電測試范圍 | 0.001μA~20.00mA |
6、漏電精度 | 0.3%±0.05μA (計量范圍1%~100%額定值) |
7、測試時間 | 測試所有產品 Lc+C/D+Z/R 約需 60 秒+充電時間 |
8、全自動測試 | 一次性測完LC,無需更換工位 |
|
|
9、數據保存 | 測試完成,電腦自動保存所以數據 |
10、報表輸出 | 根據要求自動導出EXCEL報表 |
11、電容放電 | 自動控制器多級IGBT放電, 無需手動放電,充放電時間均可設置 |
12、數據庫功能 | 支持單機 Access,企業 SQL 數據庫等儲存,無限期保存測試數據,隨時調用查詢 |
13、夾具 | 10工位引線和牛角,單獨分開。雙用型夾具設計。 |
14、計時誤差 | ≤0.01% |
22、環境條件 | 溫度-20℃~+40℃,濕度≤80% |
23、輸入電壓 | 220V±10% 50Hz±10% |
4.軟件界面

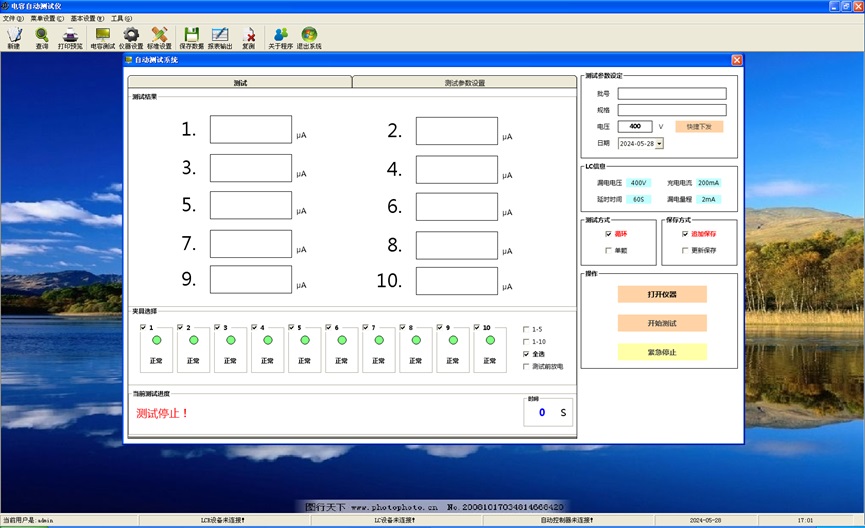

5主測試界面:
6.查詢

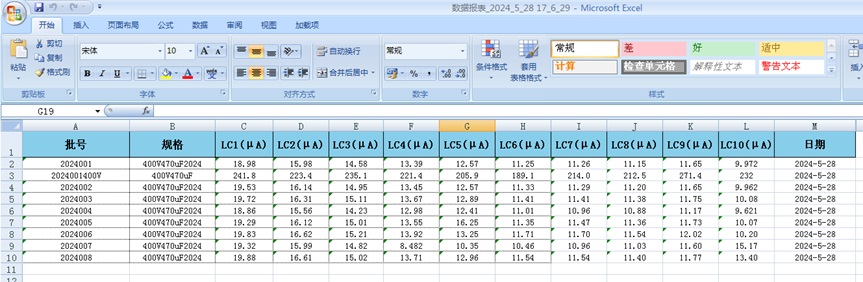

7.報表導出

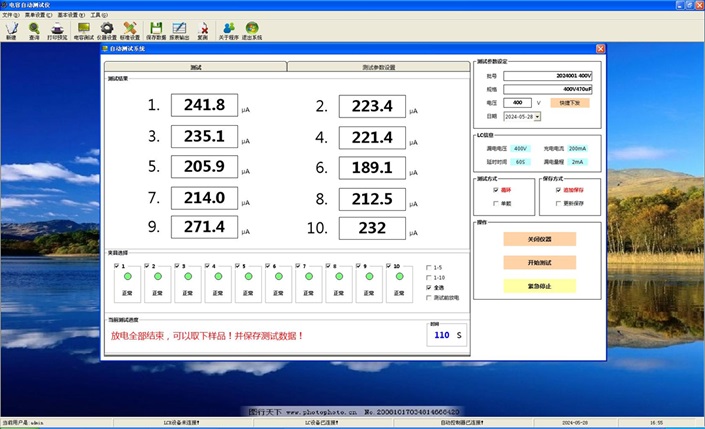

8.400V樣品實測:

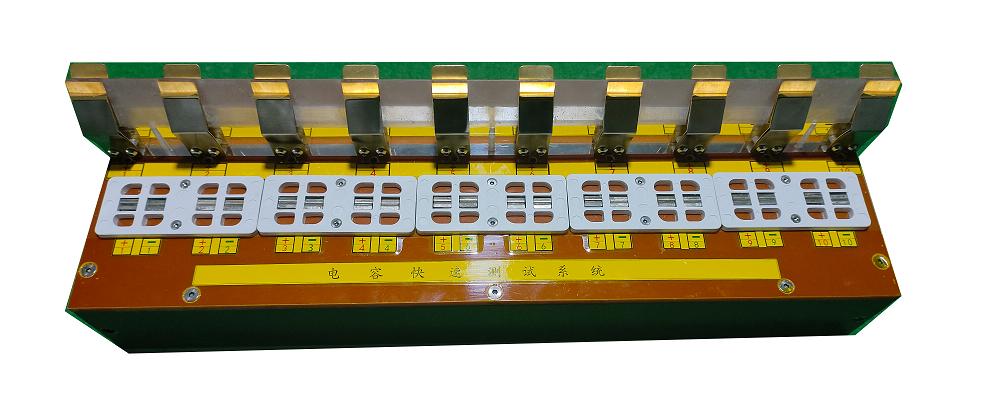

9.夾具定制


軟件與夾具均可定制。
